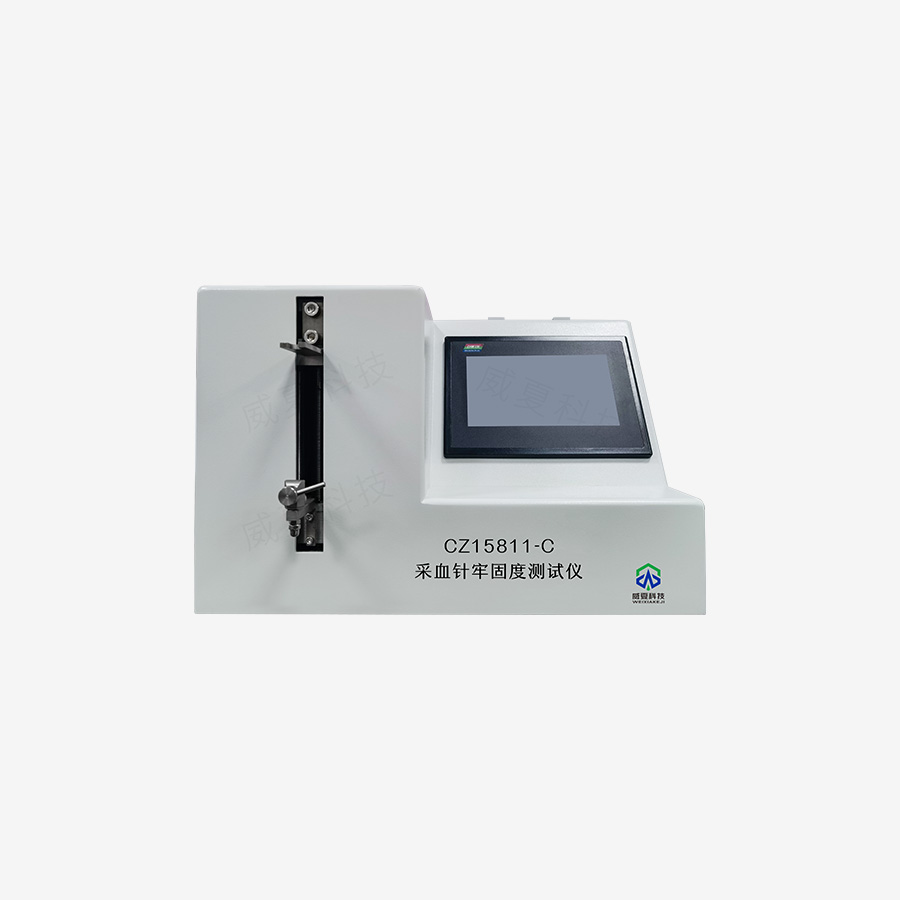

采血針牢固度測試儀是醫療器械質量控制領域的核心設備之一，其通過模擬臨床操作環境與極端力學條件，對采血針的針頭-針座連接強度、抗扭轉性能及疲勞耐受性進行量化評估。

一、設備核心工作原理

1. 力學加載系統

• 采用伺服電機驅動高精度滾珠絲杠機構，實現0.1N分辨率的軸向拉伸力加載（范圍0-100N）

• 配備獨立扭矩測試模塊，可執行0-0.5N·m范圍的動態扭轉測試

• 雙工位設計支持同步開展拉伸-扭轉復合載荷試驗

2. 傳感器配置

• 內置S型應變式力傳感器（精度±0.5% FS）

• 非接觸式光電編碼器實時監測位移量（分辨率0.01mm）

• 溫度補償模塊消除環境波動對測試結果的影響

3. 控制與數據分析系統

• 基于PLC+工控機的雙冗余架構，確保測試過程連續穩定

• 專用軟件支持ISO 7864、YY/T 0148等標準測試程序一鍵調用

• 數據采集頻率最高可達2000Hz，完整記錄失效瞬間動態參數

二、關鍵技術突破點

1. 動態夾持技術
   采用自適應V型夾具（接觸面硬度HRC60-62），通過氣壓閉環控制實現0.05mm級夾持精度，避免傳統機械夾持造成的樣品壓痕或滑移現象。

2. 多軸同步控制算法
   開發六自由度運動補償系統，消除測試過程中因夾具不對中產生的側向分力（補償精度＜0.1°），使軸向載荷偏差控制在±1.5%以內。

3. 失效模式智能識別
   基于深度學習的圖像處理模塊（分辨率5μm）可自動判別針頭拔出、針座斷裂、螺紋滑牙等7類失效類型，分類準確率達98.7%。

三、標準化測試流程

1. 預處理階段

• 恒溫恒濕環境（23±2℃/50±5%RH）下平衡處理24小時

• 采用激光測微儀進行初始幾何尺寸標定

2. 軸向拉伸測試

• 以10mm/min速率加載至15N保持60秒（符合ISO 11399臨床操作模擬）

• 記錄最大分離力及位移-載荷曲線拐點

3. 扭轉疲勞測試

• 施加0.25N·m扭矩進行500次正弦波循環（頻率2Hz）

• 監測扭矩衰減率與相位角偏移量

四、行業應用價值

1. 醫療器械注冊驗證

• 提供符合FDA 510(k)、CE MDR要求的型式檢驗數據

• 生成包含Weibull分布分析的可靠性報告

2. 生產工藝優化

• 通過DOE實驗設計量化注塑壓力（80-120MPa）、保壓時間（3-8s）對連接強度的影響規律

• 建立膠粘劑固化度（DSC法）與抗扭轉性能的數學模型

3.
