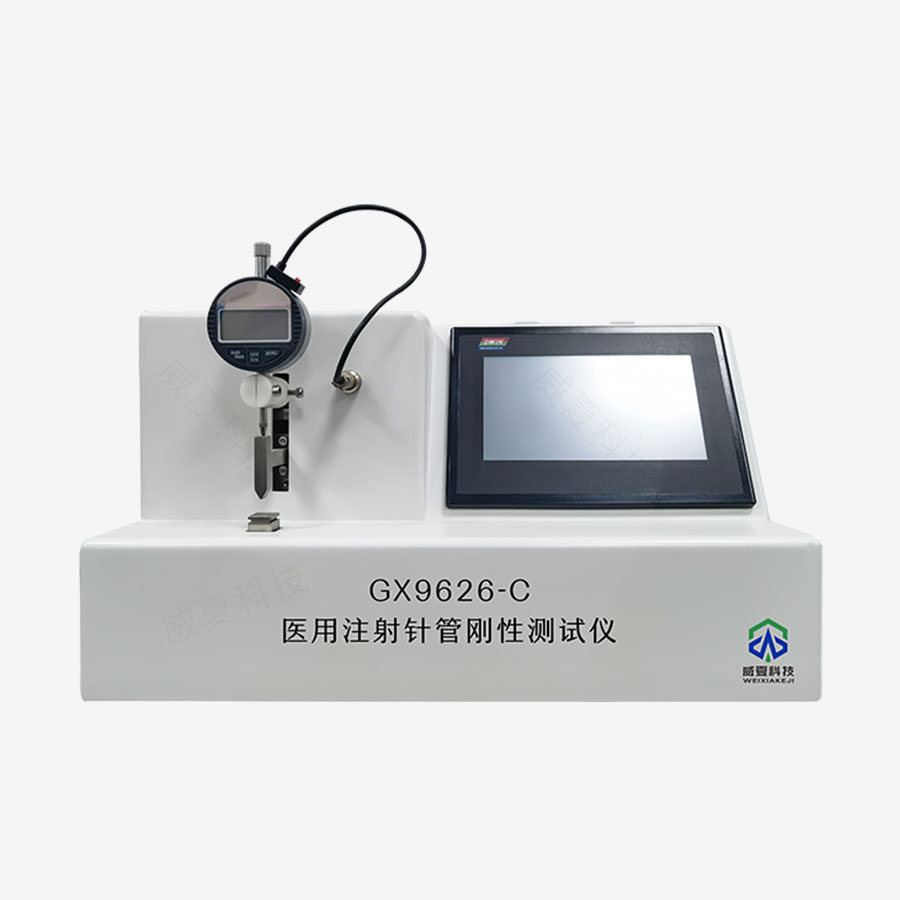

注射針剛性測試儀是一種用于評估注射針管剛性的檢測儀器。以下是關于它的詳細介紹：

工作原理

力學變形測量原理：將注射針固定，通過加載裝置對其施加一定的力，使注射針發生形變，同時利用高精度傳感器實時測量注射針的變形量，如位移傳感器測量位移變化、應變片測量應變情況等，再由數據處理系統對采集到的力和變形數據進行分析，計算出注射針的剛性。

恒定壓力原理：還有部分測試儀采用恒定壓力的方法，在針管內施加一定壓力的氣體或液體，然后測量針管的形變量，從而計算出針管的剛性。

結構組成

測試臺：為注射針提供固定和支撐的平臺，保證測試過程中注射針的穩定性，防止其發生移動或晃動影響測試結果。

加載系統：一般采用伺服電機驅動，能夠精確控制加載速度和力的大小，可按照預設的速度和力的大小逐步對注射針施加力。

傳感器：常見的有位移傳感器和應變片等，用于精確測量注射針的變形量，并將數據傳輸給數據處理系統。

數據處理系統：由專用軟件和計算機組成，負責記錄、分析和顯示測試數據，生成注射針的力 - 變形曲線，進而得出注射針的剛性參數。

技術參數

不同品牌和型號的測試儀會有所差異，常見的技術參數如下：

撓度測量范圍與精度：如 0～0.999mm，誤差不大于 ±1‰；分辨率 0.001mm。

設定載荷：一般范圍在 1.0～60N，精度 ±1%。

擱針架距離：通常為 5～50mm，精度 ±0.1mm。

針管規格：可檢測 0.2mm-3.4mm 的針管，涵蓋正常壁、薄壁、超薄壁、極薄壁等多種類型。

加載速度：測試時一般為 1mm/min，精度 ±0.1mm/min。

性能特點

高精度：采用高精度的傳感器和先進的測量技術，確保對注射針剛性的精準測量，能準確判斷注射針是否符合相關標準。

操作簡便：設計通常簡單直觀，具有人性化的人機對話操作界面，操作人員可根據界面指引輕松完成測試過程。

數據可靠：運用先進的機械系統和電子測量技術，具有較高的可靠性和穩定性，能夠確保測試結果的準確性和一致性，為注射針的質量控制提供有力支持。

廣泛適用性：不僅適用于各種類型的醫用注射針，還可以根據需要進行定制化的測試方案，能滿足不同規格、不同類型注射針的測試需求。

應用領域

醫療器械生產企業：在生產過程中對注射針進行質量控制，確保每一批次的產品都符合剛性標準，同時也可用于產品研發，優化注射針的設計和材料選擇。

檢測機構：對市場上的注射針產品進行質量檢測和評估，為監管部門提供數據支持，保障市場上注射針的質量和安全性。

科研機構：用于研究注射針的材料性能、結構設計以及制造工藝等方面的優化和改進，推動注射針技術的發展。
