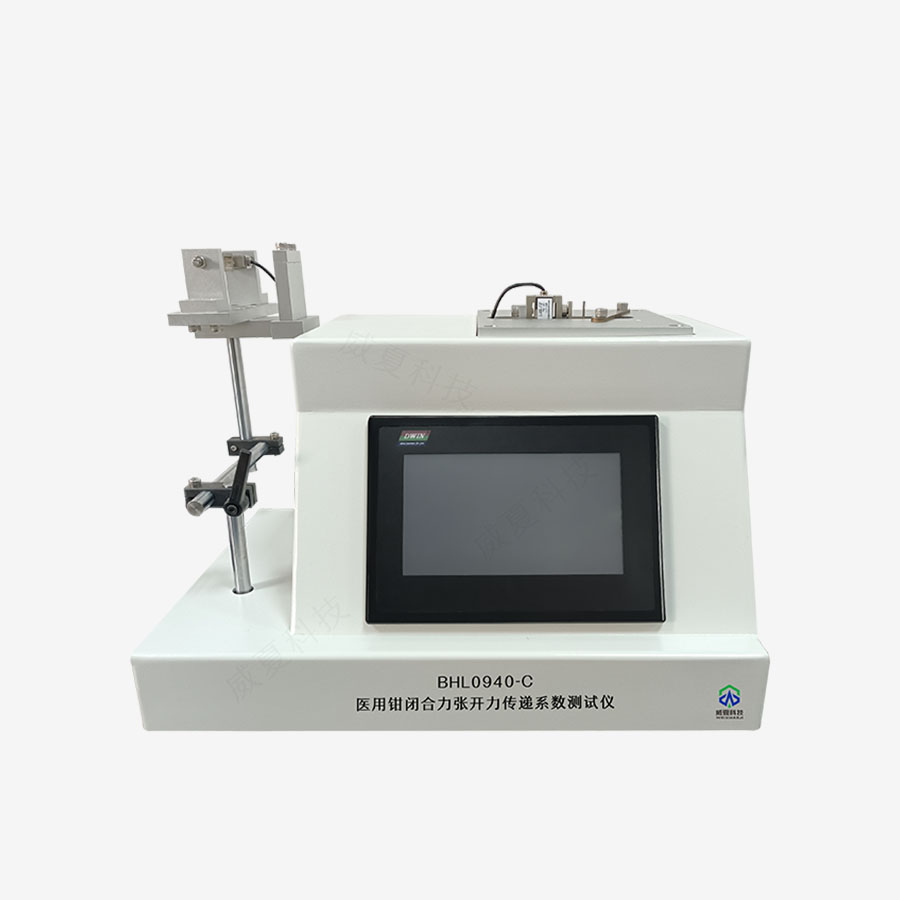

又名：醫用鉗閉合力張開力傳遞系數測試儀BHL0940-C

產品概述：本設備是國家檢驗生產廠家產品性能的高效檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：測試項目、公稱規格、產品名稱、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試數據，。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。在測試過程中顯示醫用鉗閉合力張開力傳遞系數的曲線數據。可測試醫用鉗閉合力張開力傳遞系數的性能參數。

測試方法：

A.在模擬應用狀態下進行測試,鉗頭微張開的狀態由制造商給定以頭部前端1/3處的張開高度示,對手柄施力在5N -20N范圍內取樣間隔不大于3N記錄頭部前端所對應產生的重直于鉗頭張

開角平分線方向的閉臺力值fo.將采集到的數據通過最小二乘法擬臺得出fom值.即為閉合力傳遞系數。

B.鉗頭張開角為30度(若鉗頭最大張開角70%小于30度時,則使鉗頭張開到最大張開角的70%)時,對手柄施力f在5N -15N范圍內,取樣間隔不大于3N.記錄頭部前端1/3處所對應產生的重直于鉗。

技術參數：

操作界面：簡體中文/英文

測試標準：YY∕T 0940-2014 醫用內窺鏡 內窺鏡器械 抓取鉗

          YY∕T 0944-2014 醫用內窺鏡 內窺鏡器械 分離鉗

公稱規格:所有規格可測試；

測試速率: 20mm/min,誤差不大于±0.1mm/min(軟件可設置);

fi測量范圍:0N~ 50N誤差不大于+0.5%; 分辨率: 0.001N

Fo測量測范圍: 0N~50N誤差不大于+0.5% ;分辨率: 0.001N

產品凈重：20kg

外觀尺寸：440×380×415（mm）

電源：AC110V-220V/50Hz（自適應寬電壓）

整機功率：70W

可編程控制器：PLC+ARM

觸摸屏：7英寸K600+內核/點陣式65色800*480分辨率

設備應用：

醫用鉗閉合力張開力傳遞系數測試儀主要用于測定醫用鉗閉合力張開力傳遞系數的物理特性，是鑒定醫用鉗的重要手段之一。
